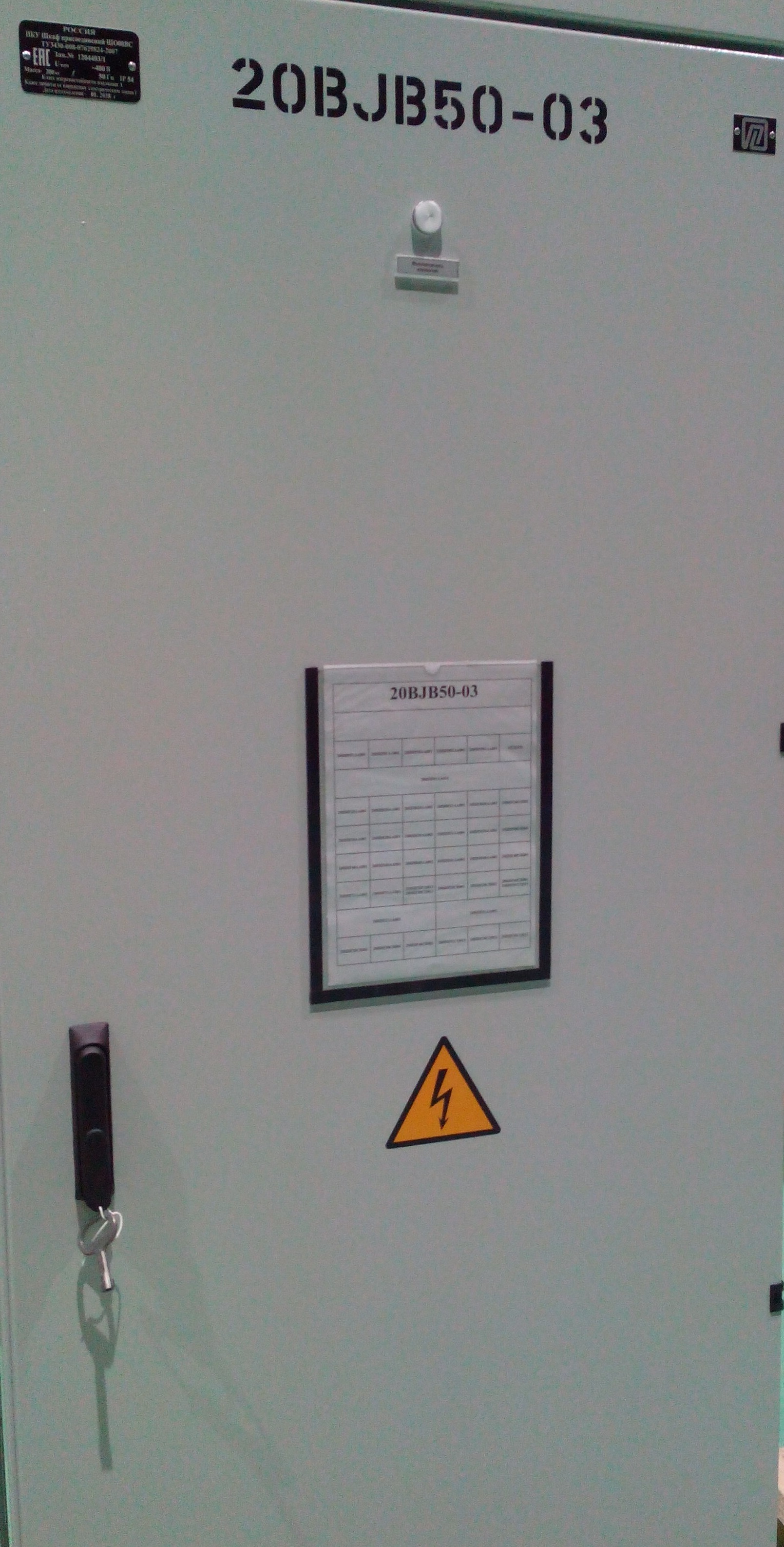

НКУ серии РТЗО-88МП(РТЗО-88М)

Просмотреть РТЗООписание
Просмотреть сертификатыСертификат
НКУ серии РТЗО-88МП(РТЗО-88М) Предназначены для местного, дистанционного и автоматического управления электродвигателями. Применяются на всех типах электростанций, а также в энергосистемах любых объектов. Шкаф формируется набором блоков по типовым и оригинальным электросхемам, реализующим соответствующие функции (ОЛХ.084.215 - 88М). Обеспечена взаимозаменяемость однотипных блоков. Шкаф может быть с одно- или двустворчатыми дверьми (для узких проходов) с дополнительной защитой от проникновения воды сверху, оснащенный местным освещением под крышей - козырьком. Возможен верхний или нижний подвод внешних кабелей (наличие нижнего кабельного отсека, боковой кабельной панели по заказу). Исполнение изделия сейсмостойкое.
Технические характеристики
Наименование параметраЗначение
Номинальное напряжение главной цепи 380 В, 50 Гц
Номинальное напряжение вспомогательных цепей 220 В, 380 В, 50 Гц
Номинальный ток шкафа ввода с одним реактором 50 А
Номинальный ток шкафа ввода с двумя реакторами 100 А
Степень защиты оболочки IP 31 ( IP 41, IP 54 по заказу )
Климатическое исполнение УХЛ 3 ( Т 3 по заказу )
Габаритные размеры (высота х ширина х глубина ), мм2000 ( 2200*)х 800 х 400

* - высота по каркасу, размер крыши козырька со светильником - 150 мм Изделие соответствует ГОСТ Р 51321.1 - 2000 ( МЭК 60439.1 - 92 ) ТУ 3430 - 008 - 07629824 - 02 При заказе шкафов должны быть представлены:

Данное НКУ изготавливается с применением патента №56077 (патент на полезную модель "Шкаф для низковольтных комплектных распределительных устройств". Лицензионный договор № РД0020042 от 26.03.07 г.)
